【科研仪器定制公司】《磁力传动在反应釜设计过程中的应用》

   科研仪器定制公司在反应釜的实际应用中，经常会碰到介质为剧毒、易燃、易、昂贵物料、高纯度物质、高真空条件操作的情况，密封要求很高，采用填料密封和机械密封都不能满足使用要求时，要用全封闭的磁力搅拌来实现。

    磁力传动全封闭密封的工作原理：套装在输入机械能转子上的外磁转子，和套装在搅拌轴上的内磁转子，用隔离套使内外转子隔离，靠内外磁场进行传动，隔离套起到全封闭密封作用。套在内外轴上的电磁转子称为磁力联轴器。

    磁力联轴器有两种结构：平面式联轴器和套筒式联轴器，如下图所示：

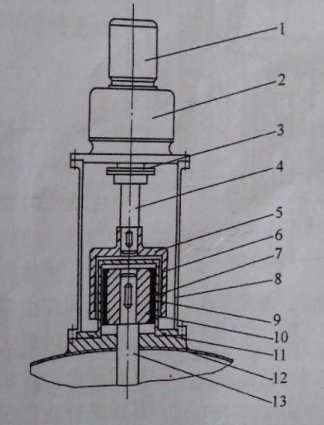

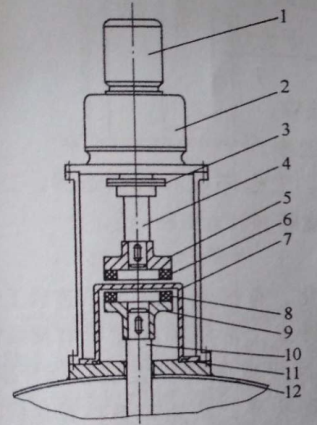

                   左：平面式磁力联轴器                                                右：套筒式磁力联轴器

           1-电动机 2-减速机 3-联轴器 4-主动轴 5-外转子                      1-电动机 2-减速机 3-联轴器 4-主动轴 5-外转子

           6-外磁极 7-隔离套 8-内磁极 9-内转子 10-从动轴                     6-外磁极 7-隔离套 8-支架 9-内磁极 10-内转子

           11-密封圈 12-上封头                                               11-密封圈 12-上封头 13-从动轴

    其中以套筒式磁力联轴器为最常用。内外磁转子传动的力矩与内外磁转子之间的间隙有关，而间隙的大小又取决于隔离套的厚度。隔离套厚度太薄，强度和刚度受到了限制，从而限制了反应釜的使用压力。一般隔离套是油非磁性金属材料制作而成，隔离套在高速下切割磁力线将造成较大的涡流和磁滞等损耗，因此必须考虑用电阻率高、抗拉强度大的材料制造。目前较多采用了合金钢或者钛合金等。

    内外磁转子是磁力传动的关键，一般采用永久磁钢。科研仪器定制公司永久磁钢有陶瓷型、金属型和稀土钴。陶瓷型铁氧磁钢长期使用不易退磁，但传递力矩小。金属型铝镍钴磁钢磁性能低，易退磁。稀土钴磁钢稳定性高，磁性能为铝镍钴的3倍以上，如将两个同性磁极压在一起也不易退磁，是较理想的磁体材料。

    全封闭磁力传动的优点：

    a.无接触和无摩擦，功耗小、效率高；

    b.超载时内外磁转子相对滑脱，可保护电机不过载；

    c.可承受较高压力，且维护工作量小。

    缺点：

    a.筒体内轴承与介质直接接触，影响了轴承寿命；

    b.隔离套的厚度影响传递力矩，且转速高时造成较大的涡流和磁滞损耗；

    c.温度较高时会造成磁性材料严重退磁而失效，使用的温度受到了限制。

    科研仪器定制公司在反应釜的设计中应根据使用环境的具体要求并综合考虑成本等因素，选择最合适的搅拌传动方式。
