SF6放电气体微量成分捕获装置

2020-04-10 16:10:36
SF6放电气体微量成分捕获装置
详细介绍:

1.设备名称:

    SF6放电气体微量成分捕获装置

2.设备功能:

    在真空条件下,注入压力试验SF6气体,然后施加设定的高电压,实现针板电晕放电。内部安装了针板放电电极,安装了针电极水平运动机构以实现针板距离的调节。内部安装了环境冷却盘管,以实现对长时间放电后环境温度的冷却以避免温度对试验造成不必要的干扰。另设高压吸收釜,在其中预先充入吸收介质。当放电反应完后的废气进入高压吸收釜后,微量成分被介质吸收,取出后通过检测仪器进行分析。装置在充入SF6气体的过程中可以通过系统自身的质量流量计对流量进行监测和计算。

3.设备特点:

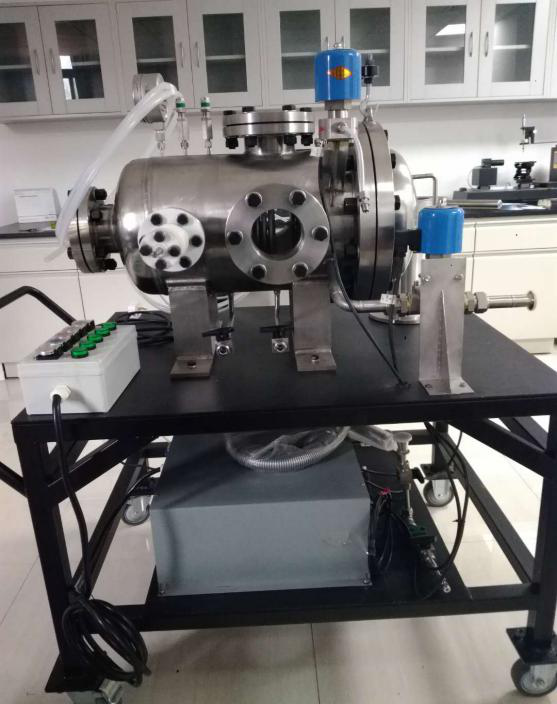

   ①.设备具有一个高压腔体,腔体容积约30L。采用了椭圆封头圆筒型卧式结构腔体,满足压力容器设计和制造的要求并取得许可证书。沿圆周方向设置了三个高压石英玻璃视镜,椭圆封头非开门侧设置了一个高压石英玻璃视镜。另一侧设置了手孔开门,采用悬吊式开门机构。腔体侧方有高电压引入的绝缘子,引入电压45KV。腔体上安装了绝压压力传感器,并采用高精度压力表作为备份。为保证安全性,腔体上方安装了两个同样等级的安全释放阀,以提高安全保护的可靠性。腔体内部进行了抛光处理。腔体接三路双向电磁阀分别实现了抽真空、充高压SF6气、废气排放的通路开关,并可同时实现在真空或高压下的密封。

   ②.内部针电极运动机构采用了齿轮齿条式调节方式。水平方向上有刻度显示,在打开腔体收孔门的情况下可实现对针板间距的调节。

   ③.为了改善高压吸收釜在吸收废气微量成分时候的充分性和有效性,吸收釜的顶盖上安装了通气微孔曝气管,曝气管直通吸收釜的底部。当废气进入后通过微孔产生了大量气泡提高了单位时间里废气和吸收介质的接触面积,充分得到吸收。这样微量成分浓度得到了充分提高,也提高了检测的准确性。

   ④.系统抽气泵配置了油封旋片式双级真空泵,介质气体采用了瓶装气体。

   ⑤.为了操作的安全性,设备操作控制盒采用了非金属仪表壳体并用较长的电缆与设备相连,可以实现在安全距离外的控制操作。

    ⑥.这个设备安装在一个可移动的台架之上。设备主腔体安装在上层,下层安装了控制箱、配气管路、气体质量流量计、流量积算仪及控制阀。

SF6放电气体微量成分捕获装置

4.设备主要性能:

    ①.真空性能

    真空:10Pa

    设备总体漏率:5×10-3Pa·m3/s

    ②.正压试验压力

    压力:1.2MPa

    正常试验压力:0.8~1.0MPa

    ③.接入电压

    45KV

    ④.SF6检测流量范围

    10SLM
