SF6高温放电及热解试验装置

2020-04-09 10:16:55
SF6高温放电及热解试验装置
详细介绍:

1.设备名称:

    SF6高温放电及热解试验装置

2.设备功能:

    在真空条件下,注入高温SF6气体,然后施加设定的高电压,激发出电晕放电,进行不同温度和电压条件下的放电特定试验。同时设备还可以实现高温SF6的热分解试验。

3.设备特点:

   ①.设备具有一个高温试验真空腔体,一个高温SF6气体发生器,配气系统和试验电控系统。

   ②.电晕放电腔体采用了上下平底,容积约3L。腔体采用优质不锈钢材质,表面抛光处理。腔体上端设置了特殊设计的真空高压引入电极,可引入电压100KV。高压引入电极靠近腔体的一侧采用了耐高温的氧化锆陶瓷精密加工件。腔体侧面设置了石英玻璃视窗呈对称分布,方便试验过程便于观察和摄像。在腔体上具有与腔体高度绝缘的专用地电极,地电极绝缘外套也采用了耐高温的氧化锆精密陶瓷件。腔体内部设置了针板放电电极组,针电极位于上端接入高电压,板电极接地。腔体底部与板电极连接安装了针板距调节机构,机构可实现在腔体外部对针板距离的调节。腔体安装了温度变送器和高温压力变送器实现腔体压力和温度的测量。腔体连接了进出口高温电磁阀,实现对高温SF6气体的通断。腔体连接了真空发生器,可以空气为动力对实验完毕带有高温气体的腔体进行抽真空,避免了高温气体对普通油封旋片式真空泵的损坏。整个腔体采用锥形支架安装于试验台面之上。

    ③.高温SF6气体发生器采用了电热方式,从气瓶经过减压处理的SF6气体进入高温气体发生器的冷端从发生器热端流出后就可以直接获得所需要的温度条件。在气体发生器的出口安装了热电偶温度传感器可以直接测量高温气体的出口温度。高温气体发生器产生的气体温度通过加热控制箱和末端温度传感器实现了闭环控制。用户只需要在加热控制箱上通过仪表面板进行温度的设定,气体发生器即可输出需要的气体温度。加热控制箱集成了加热管自动过热保护功能,加热器本身也具备在高温下足够的耐压等级,确保设备安全运行。。

    ④.装置的配气系统具有减压、稳压、通路开关、过压保护等功能。通过手动设置减压阀阀后压力、过压保护压力阀值可以实现加热器前端的进口气路控制和高温放电腔体前后的高温气体通断。

    ⑤.设备电控系统实现了阀门通断的操作、压力和温度的显示报警、电路和气路通断的指示以及高温SF6气体发生器的加热控制。

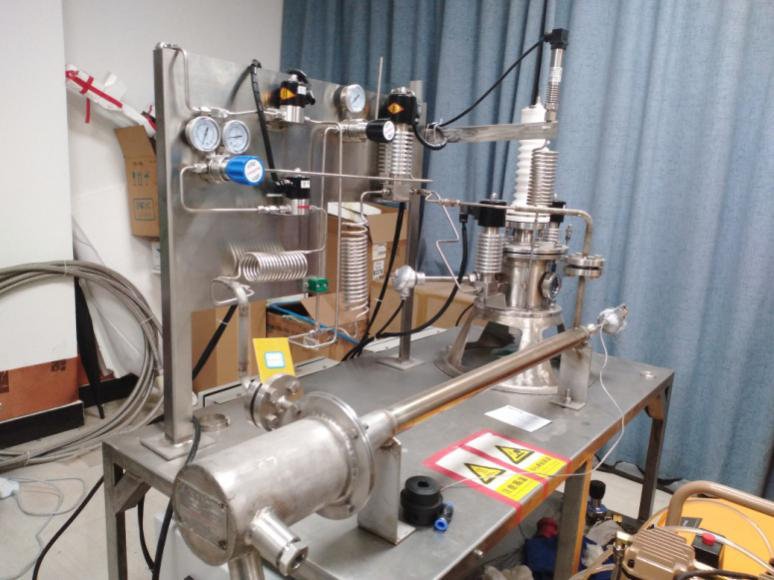

SF6高温放电及热解试验装置

4.设备主要性能:

    ①.真空性能

    真空:真空度95%

    设备总体漏率:8×10-4Pa·m3/s

    ②.正压试验压力

    0.6MPa

    ③.接入电压

    100KV

    ④.加热温度和温度控制迟滞误差

    450℃,±5℃

    ⑤.系统预热方式

    压缩空气预热
